Bergvärmepump

, , , , , , ,

Bergvärmepumpen installeras

, , , , , , ,

Veckan som gått har arbetet med badrum och tvättstuga tuffat på. Även installationen av bergvärmepumpen har påbörjats, så snart kan vi slå av värmefläktarna och slå på den betydligt billigare och grönare golvvärmen.

Vår bergvärmepump heter Nibe F1255 (1,5-6 kW). Den ska för ca 5000 kr/år förse oss med golvvärme både uppe och nere samt med varmvatten. Detta är möjligt bl a tack vare att vi har ett extremt välisolerat hus samt FTX-ventilation med förvärmd tilluft. Här ett tidigare inlägg om bergvärme: Borrat för bergvärme

Nylagd klinker, inget man går på. Absolut inte.

Konradssons Kakel (sponsor) Cement, 60x60 cm. Vi kör den överallt där vi har kakel/klinker. Finns i flera färger, vi har valt svart och grått.

, , , ,

Borrat för bergvärme

, , , ,

Illustration: www.bergvarme.fi

Nu har Östgöta vatten & energiborrning borrat för bergvärme. 150 meter blev hålet som ska förse oss med värme och varmvatten.

Kostnaden för att installera bergvärme blir ca 130.000 kr, men sen kommer vi att ha en uppvärmningskostnad på totalt 5000 kr/år för vårt hus på nästan 240 kvm. Så det betalar sig och bidrar även till minskad miljöpåverkan. Pumpen vi valt är en Nibe F1255 1,5-6 kW.

FAKTA: Bergvärme är solenergi som lagras i berggrunden. För att ta upp värmen borrar man ett hål på 150-250 meter i vilket man placerar en kollektorslang med en vätska som cirkulerar och levererar värme till bergvärmepumpen. Pumpen i sin tur tillvaratar värmen och värmer upp vattnet till golvvärme/element och kranvattnet.

Tack Kjelle för bilderna!

, , , , ,

Statusuppdatering 8 januari

, , , , ,

Det har inte blivit så många inlägg över jul och nyår, men kommande vecka drar Kustvillan igång igen och då blir det mer att rapportera om. EDC Bygg ska nu också installera vår bergvärmepump så plattan torkar snabbare.

Vi kommer vänta nån månad med att borra för bergvärmen, men kör igång den provisoriskt med el. Den relativa fuktigheten i betongplattan behöver komma ner till 85% innan man kan lägga golv och det kommer golvvärmeslingorna skynda på.

Vi var uppe och kikade på huset igår och det hade stått emot både blåst och snö fint. Även om en del isolering blåst runt och den provisoriska takpappen släppt lite. Tack och lov hade våra bussiga grannar fixat detta. Stort tack Kjelle, Fia och Henrik!

Här lite mobilbilder från igår:

, ,

Inomhusklimatet

, ,

Inomhusklimatet är viktigt för att man ska trivas i sitt hem. Det som påverkar detta är i huvudsak ventilation och uppvärmning. Här går jag igenom våra val och de vanligaste alternativen.

Frånluftsvärmepump med F-ventilation

Den typ av värmepump som oftast installeras i nya villor är frånluftsvärmepumpen. Denna är en kombinerad värme- och ventilationslösning där kall luft utifrån värms upp när den möter den varma luften på väg ut. På så vis återanvänder man spillvärmen och värmepumpen omvandlar den energin effektivt till varmvatten för golvvärme, element och kranar. Den varma luften tar pumpen via ventilationskanaler från tvättstuga, badrum och kök. Övriga rum tar in kall friskluft direkt genom väggventiler. En mycket prisvärd lösning som för en villa på 200 kvm landar på ca 120 tkr för pump, installationer och material.

Bergvärmepump och FTX-ventilation

Eftersom vårt hus är så pass stort (233 kvm) så räckte inte en frånluftsvärmepump som max klarar 200 kvm. Vi valde därför en bergvärmepump som vi dessutom kompletterade med FTX-ventilation för ett ännu behagligare inomhusklimat utan kallras och pollen.

Bergvärmepumpen kräver en energibrunn i vilken man placerar en slang med med en värmebärande vätska. Denna cirkulerar genom värmepumpen som tillvaratar värmeenergin och omvandlar till varmvatten för golvvärme, element och kranar.

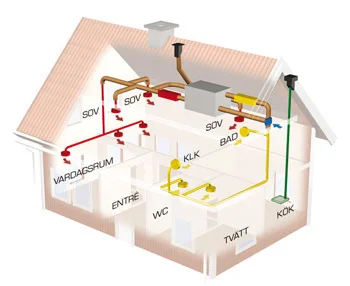

FTX är ett fläktstyrt till- och frånluftssystem med värmeåtervinning. Det består av ett aggregat som vi valt att placera på vår kallvind samt väldigt många till- och frånluftskanaler som

Kostnaden för detta blir ca 220 tkr för borning, bergvärmepump, ftx-aggregat, installationer och material.

Här en bra film som förklarar hur FTX fungerar mer i detalj:



Fördelar och nackdelar

Det finns fördelar och nackdelar med så väl bergvärms vs frånluft och f-ventilation vs ftx. Här en liten sammanställning:

Frånluftsvärmepump

+ Låg investeringskostnad
+ Värme och ventilation i ett system
- Inte lika effektiv som bergvärme = högre elförbrukning

Bergvärmepump

+ Mer effektiv än frånluft = lägre elförbrukning
+ Passar även hus <200 kvm
- Hög investeringskostnad

F-ventilation

+ Enkel och billig installation
- Risk för drag och kallras

FTX-ventilation

+ 50-80 av värmen återvinns  = lägre elförbrukning
+ Bättre inomhusklimat utan drag eller kallras
+ Filtrerad luft fri från pollen och damm
+ Lägre undertryck i huset gör köksfläkten mer effektiv
- Stor investering
- Kan ge ett susande ljud (men det finns bra ljuddämpare)
- Kräver filterbyte ca 1 ggr/år



Sammanfattning

Hade vi byggt ett hus som klarade sig på en frånluftsvärmepump med f-ventilation så hade vi valt det av ekonomiska skäl. Nu hade vi inget att välja på men får istället en väldigt kompetent och energieffektiv lösning där uppvärmningskostnaden för huset landar på ca 5.500 kr/år för våra 233 kvm. En frånluftsvärmepump med f-ventilation hade troligtvis landat på närmare 10.000 kr/år för motsvarande energibehov.

Om vi förutsätter att elpriserna är de samma kommer vårt system räknat på 20 år vara den billigare lösningen. Innan dess kommer man troligtvis att behöva byta ut vilken pump man än valt, men de ligger ungefär lika i pris så där skiljer det sig inte. Möjligtvis till bergvärmepumpens fördel då de anses ha en lite längre livstid (ca 15 år).
